利用SIGMASOFT®DoE，通过局部加热精准消除汇交线

在注塑成型过程中，熔体流动前沿汇合形成的汇交线，一直是影响产品外观和结构强度的难题。传统工艺调整往往力不从心，提升注射速度或提高模温虽有一定效果，但难以精准作用于局部，甚至可能引发飞边、内应力增加等新问题。本文分享了基于SIGMASOFT® 增加局部加热的优化方案。通过引入DoE自主优化技术，在满足模具强度、设备功率限制及经济效益的前提下，确定了加热棒的最佳位置、最小功率及对应的PI感测温度设定值，为实际试模提供了精确的工艺窗口。

一、项目背景

如图1所示，由于产品采用单侧进胶方式，熔体在型腔内流动路径不均，且产品存在1mm的肉厚差异（图中灰色凹陷区域），进一步加剧了流动不平衡，导致产品充填末端出现汇交风险。

传统对策局限性：常规工艺调整（如：提高注射速度、模温等）属于“整体调节”，无法精确补偿局部区域的温度亏损，且可能带来其他副作用，例如，压力需求增高、产品变形等。

SIGMASOFT®对策：通过在汇交风险区增加局部的加热棒，将对应模面温度提升至120℃以上，以改善汇交时的胶料温度，来消除汇交缺陷。

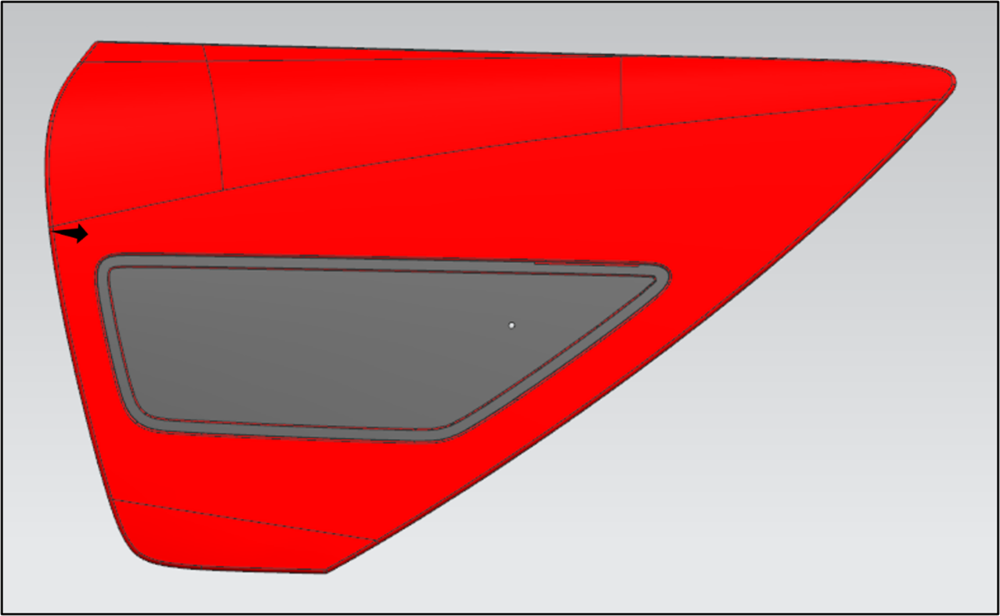

图1：产品单侧进胶设计，且存在肉厚差，导致产品充填末端会出现汇交风险。

二、项目挑战

现实中存在诸多限制，如何在多重约束下，找到加热棒最佳位置与最小功率的可行组合，成为本项目的技术难点。

  1. 模具强度约束：加热棒底端距离模面要尽可能地远（≥8mm），以保证模具结构强度；
  2. 设备功率限制：客户现有设备中，加热棒功率上限为1000W，且出于经济效益考虑，功率应尽可能低；
  3. 实际感温控制：实际试模时，加热棒自身的PI感测温度如何定义，缺乏可行的工艺指导。

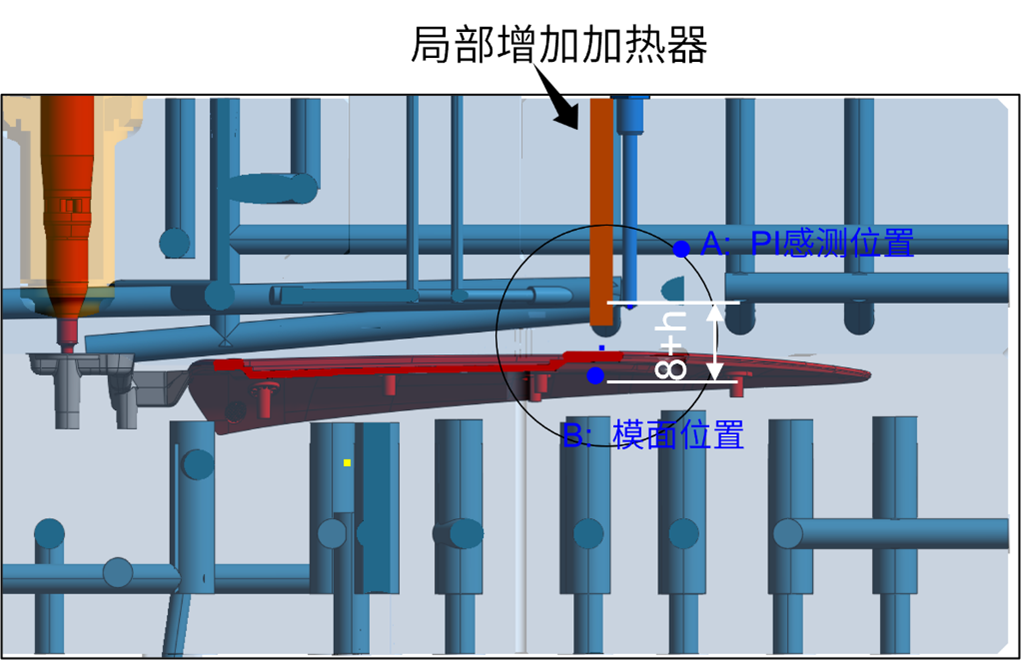

图2：在多重约束下，找可行的组合方案，成为本项目的技术难点。

三、基于SIGMASOFT®DoE的虚拟优化方案

面对复杂的传热问题和多变量耦合，传统的“试错法”成本高、周期长，且很难找到全局最优解。我们引入了SIGMASOFT®DoE技术，在计算机中构建了一个“数字孪生”模具，进行高效、精准的探索。如图3所示，采用SIGMASOFT®DoE高效探索方案的区间，识别不可行方案，并量化各因素对目标的影响。

  1. 变量设计：
    • 加热棒位置的偏移量：8 ~ 10mm（步长5mm）
    • 加热棒功率：500 ~ 1000W（步长100W）
  2. 目标设计：
  • 产品汇交区域，对应模面的温度需≥120℃；
  1. 评估实际感测温控：
  • A点：加热棒自身PI感测点放置的位置；
  • B点：产品汇交区域，对应模面的区域。
  1. 方案生成与筛选：

通过DoE设定，软件自动生成并求解30个包含不同位置和功率组合的虚拟实验方案，并基于热传导仿真结果进行综合排名，并自动标识出无法满足目的方案。

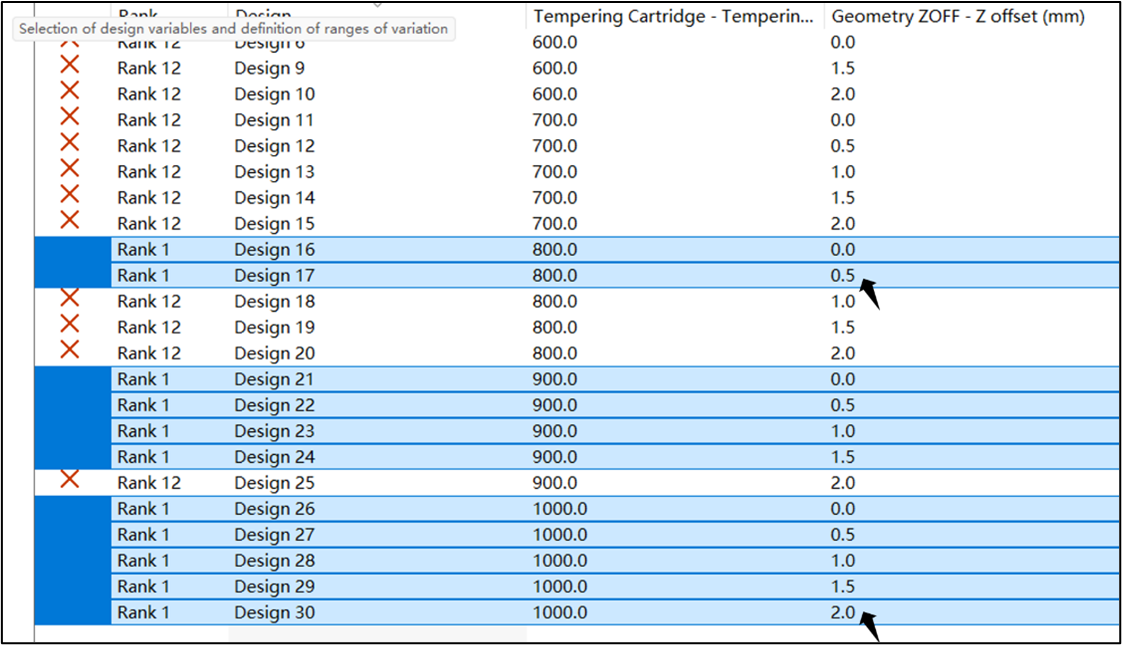

图3：采用SIGMASOFT®DoE高效探索方案区间，快速评估综合排名。

四、优化成果与工艺窗口定义

  1. 关键设计窗口：
  • 当加热棒功率为800W时，加热棒可距离模面5mm（方案17），即可满足模面温度120℃的要求；
  • 当功率提升至1000W时，加热棒可进一步远离至10mm（方案30），在保证模具强度的同时留有更大安全余量。
  1. 实际试模时，PI感测温度定义：

在模面B点达到120℃的工况下，加热棒自身PI感测点A的温度仿真结果为127℃。所以，实际试模时，加热棒自身的PI感测温度应设定为127℃，以确保模面温度精准达到目标值。

  1. 反向验证：

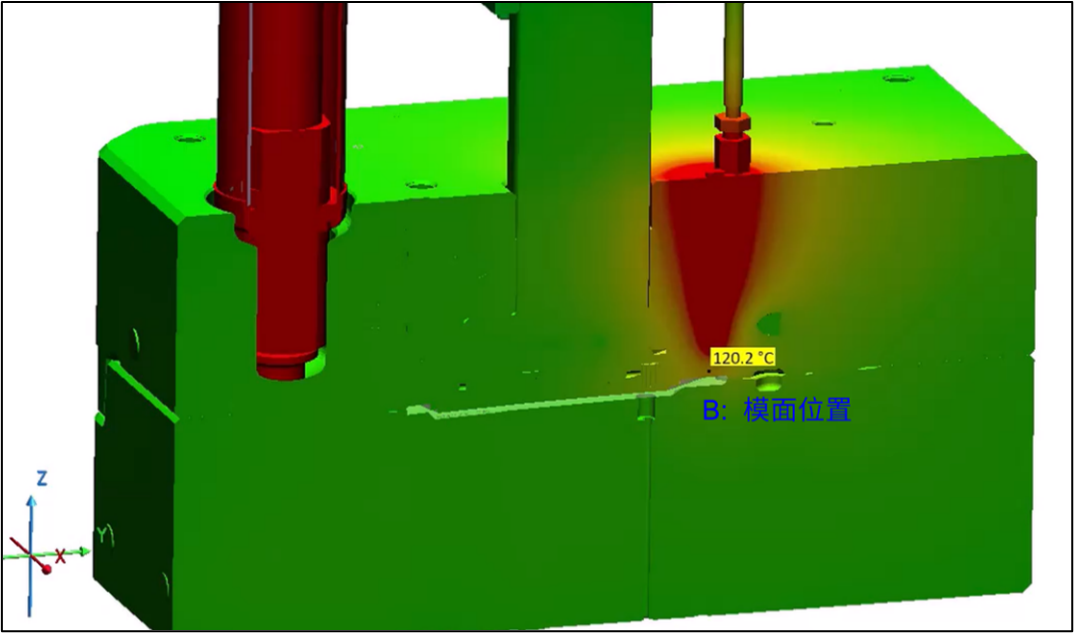

方案30（功率1000W，加热棒距模面10mm）的仿真结果显示，模面温度满足120℃要求，且加热棒与模面的距离最大化，兼顾了模具强度与加热效率，如图4所示。

图4（a）：优化后的方案，汇交对应的模面温度高于120℃；

图4（b）：优化后的方案，改善了汇交缺陷。

五、结论

本项目充分展示了SIGMASOFT®DoE技术在解决复杂注塑缺陷上的巨大潜力。

从“凭经验”到“靠数据”：我们不再依赖反复试错，而是在虚拟环境中高效完成了所有优化工作，极大缩短了开发周期，降低了试模成本。

从“定性”到“定量”：我们不仅知道要加热，更精确地知道了在哪里加热、用多大功率加热，以及如何通过可控参数来间接控制目标参数。

从“解决个案”到“建立范式”：这套“局部加热+虚拟DoE优化”的方法论，为解决同类因流动不平衡导致的汇交问题，提供了一个可复用的、科学严谨的解决方案模板。

在精密注塑日益追求“一次成功”的今天，SIGMASOFT®正在成为连接产品设计、模具制造和工艺调试的桥梁，让复杂问题的解决变得有径可循。
