SIGMASOFT®在电池包壳体成型中的三大突破

一、项目背景

新能源汽车的电池包壳体,长约1m,局部壁厚从3mm突增到11mm,材料为PA66+40%GF,客户的尺寸公差只有±0.3mm。以下三个关键环节对模流分析提出了较高挑战:

  1. 五点阀针顺序开阀,流动时的纤维取向精确匹配;
  2. 厚薄交界的区域,凝固速度差异大,周期瓶颈靠经验难以精准预测;
  3. 模内-脱模后变形预测,出模后,产品在空气中继续冷却收缩,变形量占总量的60%以上。

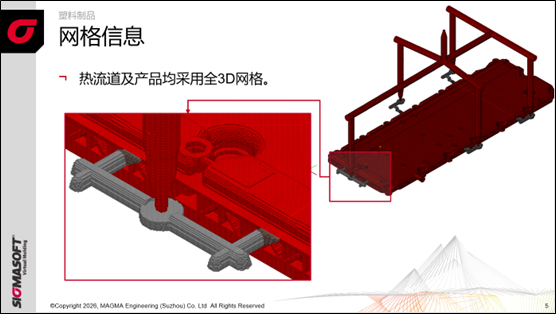

图1显示,SIGMASOFT®采用全3D网格,把热流道、阀针、产品和冷却水路等全部建成实体网格,并计算“充填→保压→冷却→顶出→冷却至室温”的全流程模拟。

图 1:热流道与产品采用全3D网格

二、DoE快速评估成型窗口:从180种组合中锁定高效工艺

面对壁厚差异大、尺寸公差严(±0.3mm)的电池包壳体,传统试错法难以在成本与周期内找到可靠的工艺起点。SIGMASOFT®通过试验设计DoE,将三大关键工艺参数系统性地组合与评估,实现了成型窗口的快速、量化锁定。

  1. 全因子虚拟试验

三大工艺变量:

  • 料温:280°C / 290°C / 300°C
  • 模温:70~120°C(步长10°C)
  • 周期:30~300s(步长30s)

两大评估目标:

  • 厚区11mm要保证充分凝固;
  • 整体变形尽可能小;

SIGMASOFT®进行全因子组合,自动完成了180套虚拟试验,系统性地探索了工艺边界。

  1. 可视化平行坐标

图2-1显示的平行坐标图,将多个输入参数(料温、模温、周期)和输出目标(厚区凝固、变形量)在同一视图中连线呈现。

二、DoE快速评估成型窗口:从180种组合中锁定高效工艺

面对壁厚差异大、尺寸公差严(±0.3mm)的电池包壳体,传统试错法难以在成本与周期内找到可靠的工艺起点。SIGMASOFT®通过试验设计DoE,将三大关键工艺参数系统性地组合与评估,实现了成型窗口的快速、量化锁定。

  1. 全因子虚拟试验

三大工艺变量:

  • 料温:280°C / 290°C / 300°C
  • 模温:70~120°C(步长10°C)
  • 周期:30~300s(步长30s)

两大评估目标:

  • 厚区11mm要保证充分凝固;
  • 整体变形尽可能小;

SIGMASOFT®进行全因子组合,自动完成了180套虚拟试验,系统性地探索了工艺边界。

  1. 可视化平行坐标

图2-1显示的平行坐标图,将多个输入参数(料温、模温、周期)和输出目标(厚区凝固、变形量)在同一视图中连线呈现。

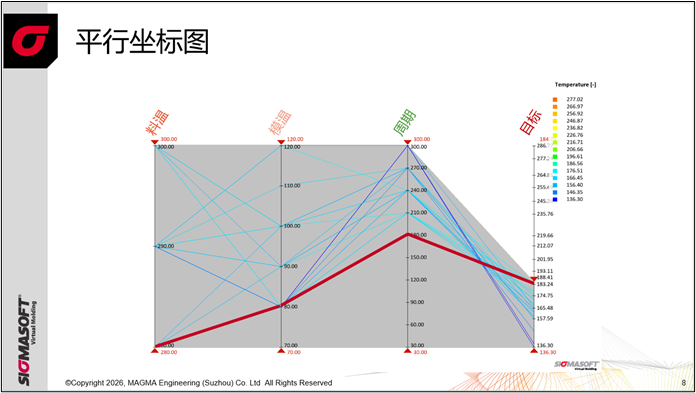

图 2-1:横轴_料温&模温&周期&目标,纵轴_对应的自由度

  • 如图2-1所示,所有能满足“厚区充分凝固”和“变形小”目标的工艺组合线,均集中在“料温280°C、模温80°C、周期180s”附近区域,使其成为首轮的优选参数

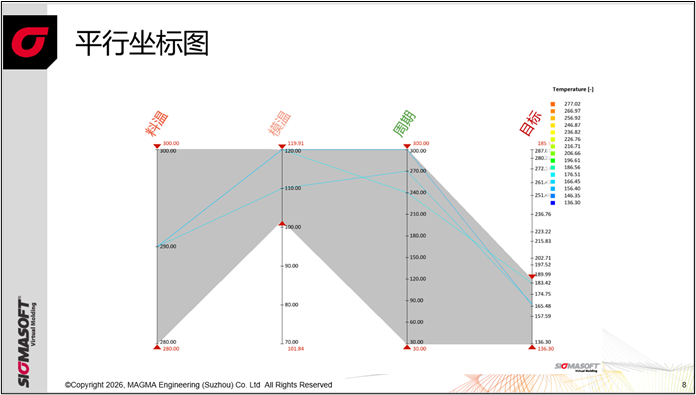

  • 图2-2直观显示,一旦模温超过100°C,代表“厚区凝固”的线条要求周期必须≥240s,否则无法满足要求。

图 2-2:模温超过100°C,周期必须≥240s

三、挖掘充填的隐藏成本

在采用五点顺序阀针控制充填时,表面上胶料流动平稳,但SIGMASOFT®分析揭示了多个直接影响成型质量与设备需求的“隐藏成本”。

1.压力峰值揭示设备选型风险

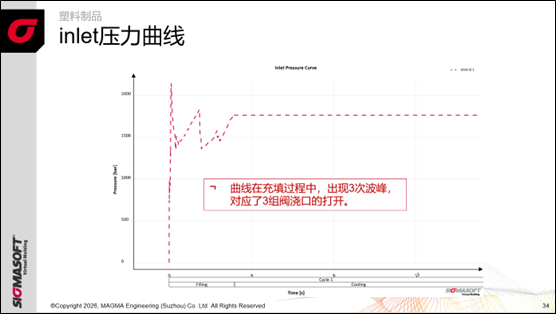

图3-1清晰显示,在阀针依次开启、胶料向前推进的过程中,射压出现了三次明显的峰值。这是顺序阀针切换、流动前沿加速与局部阻力突变共同作用的结果。成型机吨位与注射系统必须预留更大余量,否则在实际生产中可能因压力不足导致短射或因压力不稳影响量产精度。

2.表面温差影响纤维取向与收缩不均

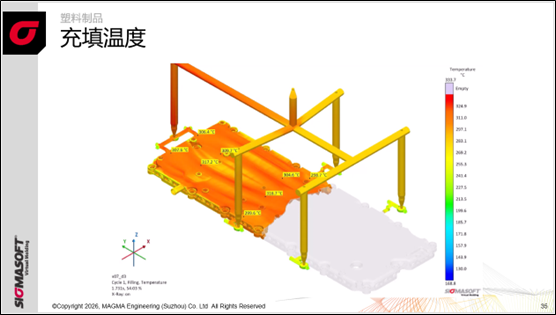

图3-2显示,产品表面在充填过程中温差高达30°C,这由流动剪切生热以及胶料前沿汇合方式共同决定。温度场直接决定了玻纤在冷却固化瞬间的取向状态,高温区纤维松弛程度高,取向随机;低温区纤维被快速“冻结”,取向性强。

3. “V”型熔合线预示结构与外观风险

在图3-2中,特征孔后方出现了“V”型熔合线,这是两股胶料绕过孔洞后,在特定温度和压力下重新汇合形成的痕迹,提示该处潜在的结构弱点和外观瑕疵风险

图 3-1:射出压力的变化过程,提醒设备选型必须预留更大的余量

图 3-2:表面温差达到30°C,并出现“V”型充填

四、精准预测浇口冻结与产品凝固

在注塑成型中,浇口的冻结时间直接影响保压效果和最终产品尺寸,而产品的凝固过程则决定了成型周期和翘曲变形。传统模流分析通常只模拟模内过程,对于浇口冻结后的保压切断直至产品脱模后继续冷却的行为难以准确预测。SIGMASOFT®通过全3D瞬态热-力耦合分析,完整再现了这两个关键阶段。

  1. 浇口冻结过程可视化,指导保压时间设定

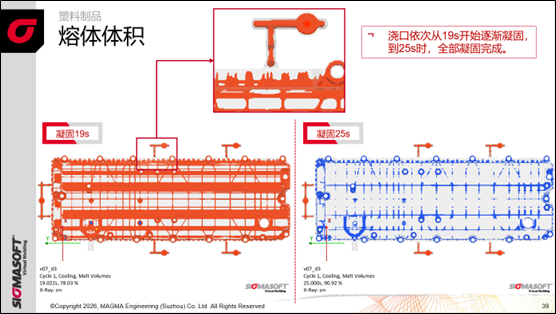

图4-1清晰显示,在所选工艺条件下,浇口从第19秒开始逐渐冻结,至第25秒完全封闭。这一过程直接决定了有效保压窗口:在此之前,保压压力可有效传递至型腔进行补缩;一旦浇口冻结,保压即告失效。

若保压时间短于浇口冻结时间,会造成补缩不足、缩痕加深;若保压时间过长,则可能造成过保压、内应力升高。

  1. 产品凝固状态全程监控,识别周期瓶颈

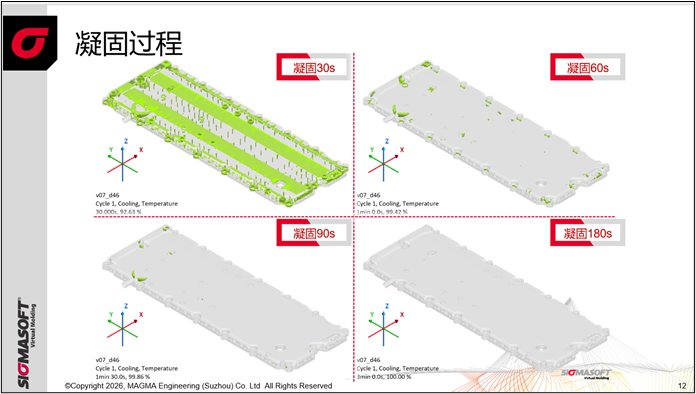

图4-2显示,在浇口冻结后继续冷却至第60秒时,产品大部分区域已完全凝固,仅局部肉厚区(如11mm区域)仍有少量熔体未凝固

  1. 凝固差异导致的变形风险

厚区(11mm)与薄区(3mm)凝固速度不同,会在产品内部形成非均匀的收缩应力,这是脱模后继续变形的主要诱因之一。

图4-1:浇口从19s开始冻结,到25s后全部冻结

图4-2:产品凝固60s后,只残留少量未凝固的区域

五、变形追踪:模内变形0.71 mm → 模外最终变形1.93 mm

产品的最终变形是模内应力与模外继续冷却收缩共同作用的结果。SIGMASOFT®通过“充填-保压-冷却-顶出-冷却至室温”的全流程耦合分析,拆解变形产生的各阶段。

  1. 模内变形:应力被模具约束的冻结状态

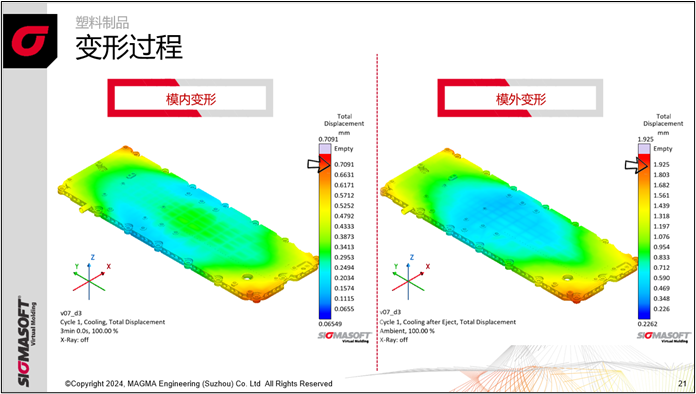

如图5所示,产品在顶出前,其变形已被模具刚性约束所限制,此时最大变形量为0.71mm。这个变形主要由不均匀的收缩应力引起,但被模具强行“压住”,表现为产品内部的残余应力。

  1. 模外变形:应力释放与自由收缩的爆发阶段

顶出后,模具约束消失,产品在空气中继续冷却至室温。图5显示,最终变形激增至1.93mm,其中约63%的变形增量发生在模外。这一阶段包含两个主要过程:

  • 应力释放:模内被约束的弹性变形部分恢复。
  • 自由收缩:产品从顶出时温度冷却至室温,各部分因冷却速率和纤维取向不同,进行自由的、非均匀的收缩。

图5:模外最终变形为1.93mm

六、总结

本案例完整呈现了如何借助SIGMASOFT®仿真技术,系统解决新能源汽车电池壳体在精密成型中的核心挑战:

  1. 从全局到细节的建模:通过将热流道、阀针、产品、模仁及冷却系统全部构建为实体网格,实现了从充填到室温的全流程耦合分析。
  2. 从试错到预测的工艺开发:利用DoE工具快速锁定稳健工艺窗口,并精准识别出浇口冻结时间、厚区凝固瓶颈等周期关键点,为优化提供了明确方向。
  3. 从表象到根源的风险洞察:揭示了顺序阀带来的隐藏压力峰值、温度场驱动的纤维取向差异、以及模外冷却贡献超60%的变形增量等关键事实,使工程师能够在设计前期干预,有效降低尺寸风险。

通过上述步骤,SIGMASOFT®实现了对成型过程的可预测、可量化控制,不仅缩短了开发周期与成本,更显著提升了首次试模的成功率与产品的尺寸合格率。
