在一模多腔的注塑成型中，保持各型腔充填的一致性，是决定制品质量与生产效率的关键。然而，实现真正的充填平衡并非易事。本文将从充填不平衡的成因入手，重点分析冷流道与热流道在平衡特性上的差异，展示SIGMASOFT®虚拟成型技术如何提供高效的解决方案。

一、 注塑多腔模具充填不平衡的诱因
充填是熔体在压力作用下，经浇注系统分流至各个型腔并逐步填满的动态过程。结合模具结构、流道系统、排气设计等维度，引发充填不平衡的因素主要归纳为以下四大类：
1. 流道系统结构差异
流道是熔体输送的核心通道，也是诱发充填失衡的最主要因素。流道整体布局不对称、各级分流道长短不一、截面尺寸偏差、转角数量与曲率不同，都会造成熔体流动阻力存在明显差距。即便几何外形看似对称的流道，熔体流动过程中产生的剪切热也会分布不均，改变熔体粘度，进一步加剧各型腔进料差异，出现部分型腔提前充满、部分型腔短射的矛盾现象。
2. 冷/热流道本体特性偏差
冷流道无加热系统，熔体在流道内会逐步降温凝固，流道凝料会改变后续熔体流动状态；而热流道依赖加热系统维持熔体恒温，若加热丝排布、热功率、温控点位分布不合理，会造成流道板、喷嘴之间出现温差，影响熔体流动性。两类流道的先天特性缺陷，都会直接传导至各型腔，破坏充填平衡。
3. 模具排气设计不合理
型腔与流道内的空气若无法及时排出，会在熔体前端形成气阻，阻碍熔体正常流动。多腔模具中排气槽开设位置不对称、槽深与长度不统一，会导致不同型腔的排气效果分化：排气顺畅的型腔填充速度更快，排气不良的型腔易出现缺料、烧焦、困气等问题，最终形成充填失衡。
4. 型腔布局与模具温度分布不均
型腔排布疏密、位置远近不同，会使模具局部散热速度存在差异，模温偏差直接改变熔体冷却速率与流动性能。模温高的区域熔体流动性更好，填充速度更快，从而形成充填差异。

二、冷流道的平衡挑战
冷流道是注塑模具中传统的流道形式。结合模具尺寸、制造成本、充填平衡率三大核心指标，SIGMASOFT®对三种典型冷流道布局进行仿真验证，结果如下：

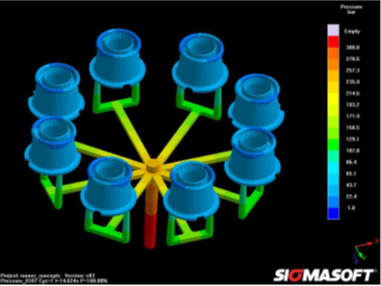

1. 方案一：紧凑型流道布局

该布局模具整体尺寸最小，模具加工、材料、人工等综合成本最低，适合成本管控严格的基础产品。但受布局限制，流道几何结构天然存在不平衡，熔体分流阻力差异大，仿真结果显示零件整体充填平衡率仅 50% ，各型腔产品重量、外观、尺寸偏差显著。

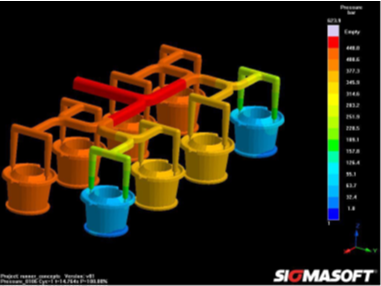

2. 方案二：大尺寸对称流道布局

此方案追求流道几何完全对称，模具尺寸达到三类方案中最大值，模具加工成本也随之升高。虽然流道几何形态实现自然平衡，但受熔体剪切热、流动波前差异影响，零件实际充填平衡率约75% ，几何平衡并未转化为实际成型平衡，高成本投入未能匹配产品品质需求，性价比偏低。

3. 方案三：均衡型流道布局

该方案模具尺寸、制造成本均处于中等水平，兼顾结构合理性与经济性。布局既实现流道几何自然平衡，又优化了流道转角、截面、分流角度，有效抵消熔体剪切、压力损耗带来的影响，零件充填平衡率在理想状态下可以达到 100% ，各型腔熔体填充同步性、产品一致性高，是多腔冷流道模具的优选方案。

三、热流道的平衡优势与挑战

1. 热流道的平衡优势

相较于冷流道，热流道在多腔模具的充填平衡方面具有天然优势：

• 更短的生产周期：无需等待流道凝固冷却；
• 废料更少：无流道废料产生，有效节约原料成本；
• 自然平衡：在大多数情况下，热流道系统能够实现流道的自然平衡。

更为重要的是，热流道的流道壁在整个注塑过程中保持在所需的加工温度。这意味着流道的有效直径不会因熔体凝固而减小，剪切速率远低于冷流道系统。此外，热流道可以采用多层流道设计，在三维空间内更灵活地布局，有助于均匀分配剪切引起的材料粘度变化。

2. 热流道的热平衡挑战

热流道系统自身的热平衡是多腔零件生产平衡的首要前提。如果热流道系统本身存在温度分布不均，各喷嘴的温度不一致，那么即便流道几何上完全平衡，充填仍然可能不平衡。

四、SIGMASOFT®虚拟成型流道平衡的解决方案

热流道的充填平衡，本质是热平衡先行。只有保证热流道板、加热线圈、各个喷嘴温度均匀稳定，才能实现熔体稳定分流。SIGMASOFT® 针对6点阀针式自然平衡热流道开展全维度仿真，完整还原加热升温、热传递、温度稳态、喷嘴工况等全过程。

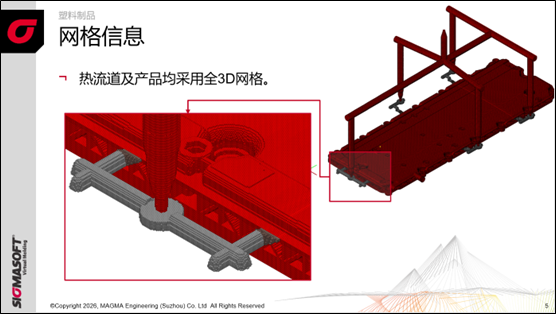

1. 系统加热过程仿真

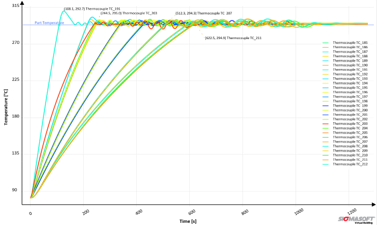

软件对热流道 28 个温度感测点位进行实时监测，生成连续温度变化曲线。仿真数据显示：所有感测点位升温速度整体一致，热传递差异极小；热流道系统温度可在 10 分钟内达到工艺标准温度区间，但受加热元件、模具散热影响，系统需要 15 分钟后才能进入稳态区间。这一结论可为现场开机预热流程提供精准依据，避免因预热时间不足导致初期产品品质波动。

2. 单支喷嘴温度分布仿真

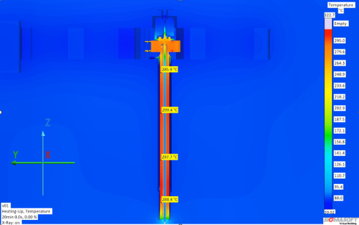

喷嘴是热流道直接对接型腔的关键部件，其温度分布直接决定进料状态。仿真结果表明：喷嘴温度受加热线圈、感测点排布及隔热帽等因素的多重影响，距离加热源越近，温度越高；距离感测点越近，温度稳定性越强。通过仿真可优化加热线圈与感测点的安装位置，规避喷嘴局部过热、温度骤降等问题。

3. 整体温度分布与均衡性验证

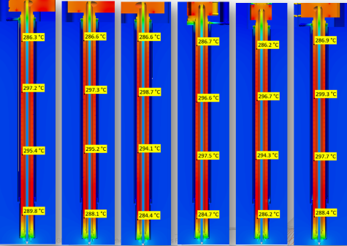

针对 6 点阀针式自然平衡热流道的最终温度剖面仿真显示：整套热流道几何结构为绝对自然平衡设计，6 支喷嘴的整体温度分布高度统一，各区域温度差值极小；热流道系统与模具之间绝热结构效果良好，有效阻断模具低温对热流道的干扰。仅喷嘴末端因热量向型腔传递，温度出现小幅下降，属于正常工况，不会影响充填平衡。实测 6 支喷嘴核心区域温度分别为 286.3℃、286.6℃、286.6℃、286.7℃、286.2℃、286.9℃，温度一致性极佳，为多腔同步充填筑牢基础。
